产品概述
RCL、RCW型单级单吸离心泵是瑞驰公司采用IS型离心泵性能参数和结构设计之长,严格按照 国家标准ISO2858及最新国家标准设计成功的高效节能产品,是代替常规产品的新型离心泵。
流量范围1.5~1200m3/h,扬程范围8~150m,分基本型、扩流型、A、B、C切割型等250多种 规格。根据流体介质和温度不同,设计制造成同性能参数的RCLR、RCWR型热水泵,RCLH、RCWH型 化工泵,RCLD、RCWD型低转速泵和RCLY型油泵系列产品。

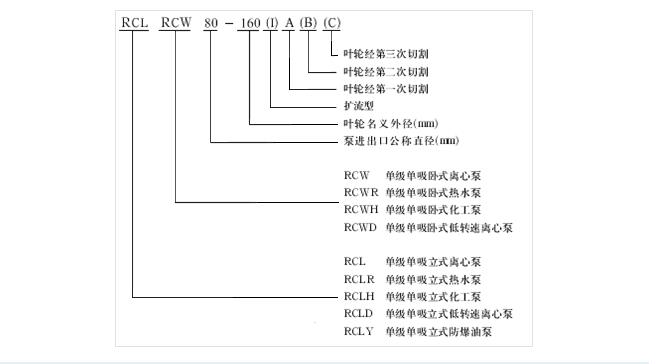

型号意义
工作条件
泵系统最高工作压力为≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa,订货时请注明系统工 作压力。当进口压力大于0.4MPa,或泵系统工作压力大于1.6MPa时,应在订货时另行提出,以便 在制造时特殊加工。
适用介质 清水泵介质应无腐蚀性液体、介质固体不溶物,其体积不超过单位体积0.1%,粒 度<0.2mm,如介质为带有细小颗粒的请在订货时说明。 周围环境温度 不超过40℃,相对湿度不超过95%。
产品特点
结构紧凑、外形轻颖。 其立式结构重心较低且重合于泵脚中心,增强了泵的稳定运行寿命; 其卧式结构,机泵一体,比普通卧式泵占地面积减少30%。
安装方便。 立式结构进出口径相同并在同一中心线上,可象阀门一样直接安装在管路任何部 位。电机加上防雨罩可置于户外使用。泵设有安装底脚,以便泵的安装稳定。其卧式结构,电机 和泵直连,简化了中间结构。
运行平稳,噪音低。 同轴,叶轮极好地动静平衡,保证了高速运行时平稳无振动;选用国内 名牌电机,保证水泵安全可靠运行。采用瑞典SKF免保养轴承,三个进口高质量一次性润滑轴承 支撑方案,保证了水泵无忧运行时间长达4~7万小时。
无渗漏。 采用德国博格曼公司的钛合金、碳化钨等材料的免保养机械密封,延长了使用寿命 ;选用不锈钢耐腐蚀泵轴,保证水泵滴水不漏的运行时间长达2.6万小时。
维修方便。 无需拆卸管道即可进行检修维护。
可根据现场使用条件,泵机可立式、卧式、多种方式安装,依据流量扬程要求,采用并、串 联方式,增加所需流量扬程。
主要用途
RCL、RCW型立式、卧式离心泵 输送清水及物理性质类似清水的液体。介质温度80℃以下。适 用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷 暖水循环增压及设备配套等。
RCLR、RCWR型立式、卧式热水泵 适用于有供热系统的建筑供暖及热水增压、循环、输送等 生产工艺用热系统,如:电站、热电站、余热利用、冶金、化工、纺织、木材加工、造纸、食品 、制药和合成纤维等部门,使用温度120℃以下。
RCLH、RCWH型立式、卧式化工泵 输送不含固体颗粒且没有腐蚀性其粘度类似水的液体。适 用于轻纺、石油、化工、冶金、电力、造纸、食品等工业锅炉高温热水,使用温度-20℃~ 120℃。
RCLD、RCWD型低转速离心泵 输送清水及物理性质类似清水的其它液体之用。介质温度 80℃以下。适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、 采暖、浴室冷暖水循环增压等。
RCLY型立式防爆油泵 适用于石油、轻纺、化工、机械等行业输送无腐蚀、易燃、易爆液体,被 输送介质温度-20℃~120℃。介质密度r <1000kg/m3。

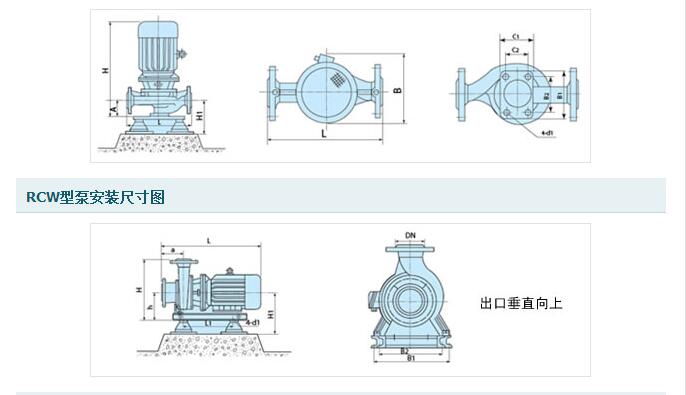

RCL型泵安装尺寸图
