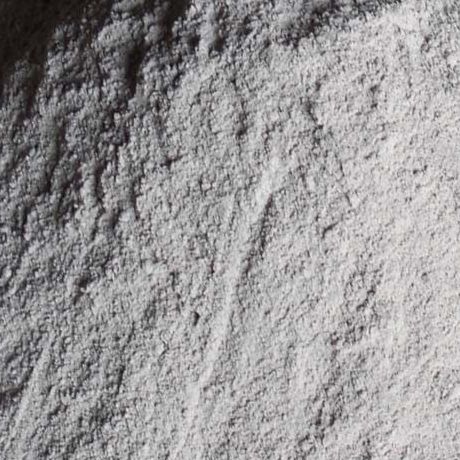

JW超高强无收缩灌浆料在国外特殊工程材料专家及国家建材院有关专家的指导下，依托本公司资源优势开发的一种水硬性干拌砂浆。它不但具有超高的流动值，而且早期强度高，无收缩、粘结力强、耐火性好等特点，对增加固定体的整体稳定性，提高其抗掺性、耐久性具有独到之优势，JW超高强无收缩灌浆料目前在国内乃至国际上各项技术指标属领先水平。

技术特点：

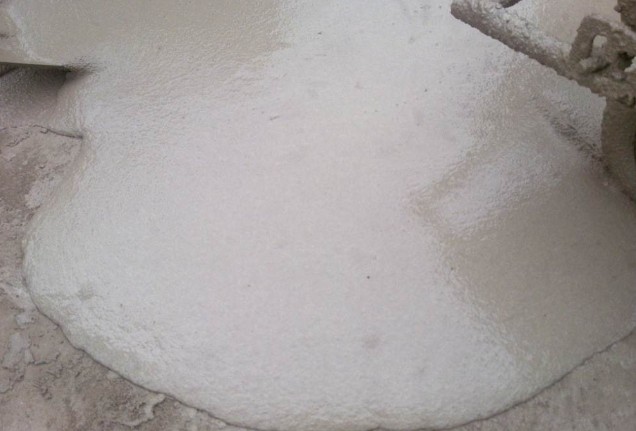

超值的流动性：在水灰比超低的条件下(正常一般0.14 士0.01 ) ，仍能保证≥φ300mm 的流动度，即使工作度达到30min ，流动度仍能保证≥φ270mm 。故无论何种复杂之间隙均可充分填充。塑造性优越，施工性简单。早强性好，2h抗压强度达到20MPa 以上，24h 抗压强度大于40MPa , 3d抗压强度大于55MPa ，且24h 抗折强度大于10MPa ，有益于提高相关工程的使用率，较大程度上节约成本。不会收缩，粘结强度高，满足了各种应力传递，因具有实心式膨胀基材，把物料较好的控制在无收缩状态，与钢筋的握裹力大大增加，确保地脚螺栓和机座(钢结构)基础与新老混凝土的结合。不会有浮水及泌水现象，有利于浆面与施工单体之连接。

使用方法及注意事项：

准备工作：欲灌之表面，须清理干净，去油、去污，表面预湿至饱和状态。模板制作：模板需稳定牢固，且能抵抗侧压，不许有任何漏浆现象，最好在模板上使用脱模剂，无收缩灌浆料在使用时固定水料比，最好使用机械搅拌。人工搅拌时需用力搅拌均匀，搅拌时间不少于5 min ，否则影响物料流动度，浇灌时越快越好，不能放置太久，浇灌时去除拌和时空气输入量很重要，必要时可使用震动器式加装排气管。无收缩灌浆料在7日内需及时养护，不可泡水，最好使用湿袋养护或以养护剂保养，施工及养护湿度不得低于0℃ 。

适用范围：

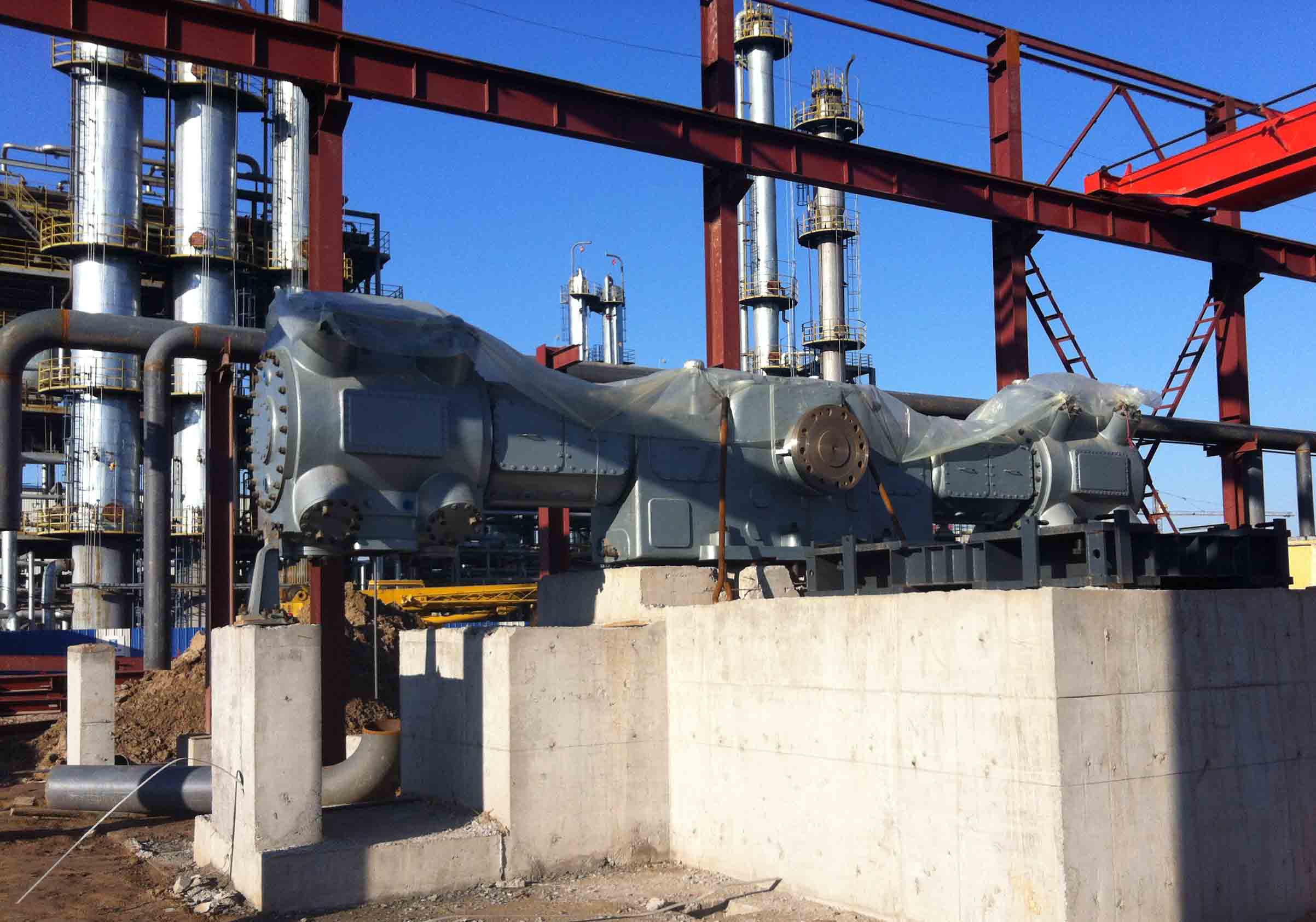

适用于各种需要浇灌注浆且无收缩之均合，主要用在大型设备和精密设备地脚螺栓与机座一、二次灌浆、锚钉灌浆、桥梁支撑垫基础、新旧水泥之接缝、窗柜安装等，特别是目前国内高速铁路轨道基础之灌浆是一种非常好的材料.应用范围十分广泛。

包装及储存：

用带内衬防潮塑料编制袋包装，净重50 Kg 。在干燥阴凉环境下储存，保质期6 个月，开袋后一次性用完。
